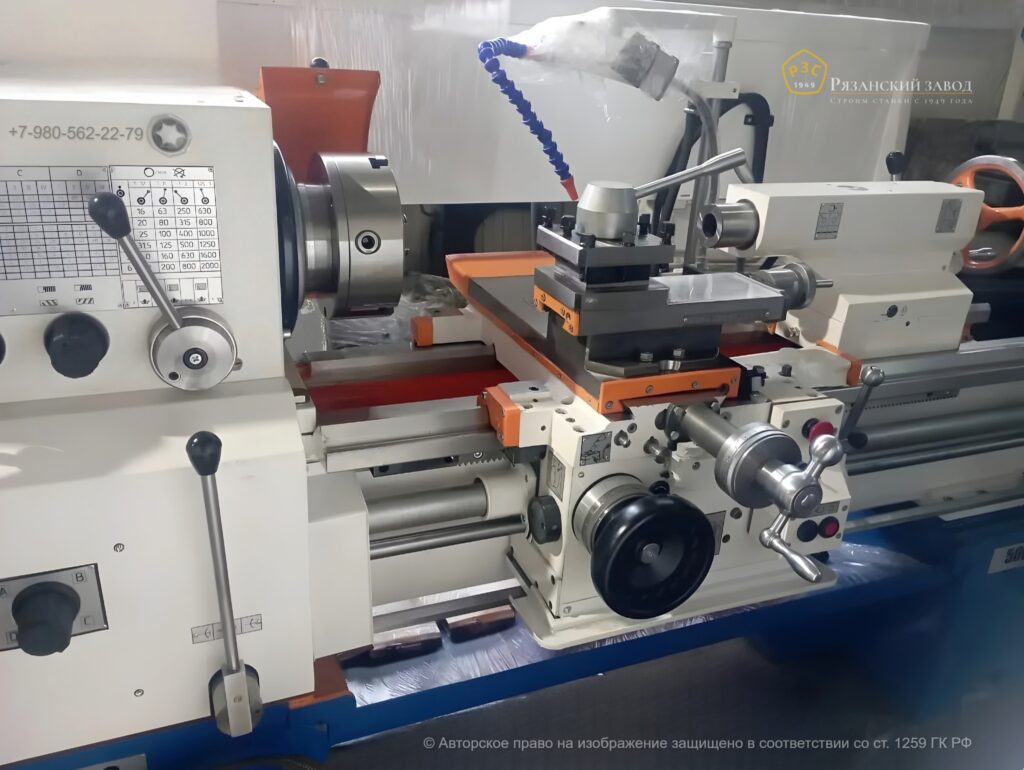

Замена устаревшего токарного станка

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

Семантическое ядро содержит большой спрос на старые и широко известные обозначения токарных станков. Для STANKI62 такой спрос лучше не превращать в десятки дублирующих коммерческих URL: отдельный практический сценарий объясняет, как подобрать замену по реальной рабочей зоне и технологии.

Производственная задача

Задача — зафиксировать, какие функции старого станка действительно используются, и найти текущую модель/исполнение, которое закрывает эти операции и размеры деталей.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• марка и паспорт старого станка, если сохранился;
• максимальные детали, которые реально на нём обрабатывались;
• РМЦ и проход шпинделя;
• резьбы и используемые подачи;
• оснастка, которую желательно сохранить или заменить;
• причина замены: износ, нехватка зоны, переход на ЧПУ или другое.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

Название старой модели используется как отправная точка, но решение принимается по деталям и операциям.

• сохранение базовых токарных операций;
• обработка той же номенклатуры без ухудшения рабочей зоны;
• при необходимости расширение диаметра, длины или прохода шпинделя;
• переход на ЧПУ для повторяемых деталей, если это отдельное требование.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Для сравнения можно использовать несколько универсальных и ЧПУ-моделей разных классов.

Как сравнивать подходящие модели

Составляется таблица параметров старого станка и фактически используемых возможностей. Затем новая модель проверяется по рабочей зоне и технологии. Необязательно воспроизводить каждую паспортную характеристику старого оборудования, если она никогда не использовалась.

• Токарно-винторезный станок 16К20 — Токарно-винторезный станок 16К20: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P1, score 65.0, поддерживающий точный спрос !WS 0.
• Токарно-винторезный станок 16К25 — Токарно-винторезный станок 16К25: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P1, score 65.0, поддерживающий точный спрос !WS 0.
• Токарно-винторезный станок 1М63 / ДИП-300 — Токарно-винторезный станок 1М63 / ДИП-300: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 100.0, поддерживающий точный спрос !WS 52850.
• Токарно-винторезный станок 16К40 — Токарно-винторезный станок 16К40: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 86.2, поддерживающий точный спрос !WS 4079.
• Токарно-винторезный станок 1М65 / 1Н65 / ДИП-500 — Токарно-винторезный станок 1М65 / 1Н65 / ДИП-500: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 88.9, поддерживающий точный спрос !WS 6224.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• новый станок/исполнение;
• адаптированная оснастка;
• перечень параметров, которые должны быть не хуже фактически требуемых;
• решение по старым патронам, люнетам и инструменту;
• требования к установке нового оборудования;
• план ввода без утверждения выдуманных сроков.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не искать замену только по похожему индексу;
• не переносить все паспортные параметры как обязательные;
• проверить номенклатуру последних реальных работ;
• учесть изменение оснастки и посадочных мест;
• не обещать полную взаимозаменяемость без технической проверки.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

Результат — сравнительная таблица «старый станок / фактическая задача / новое исполнение / отличия / необходимая оснастка».

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.
