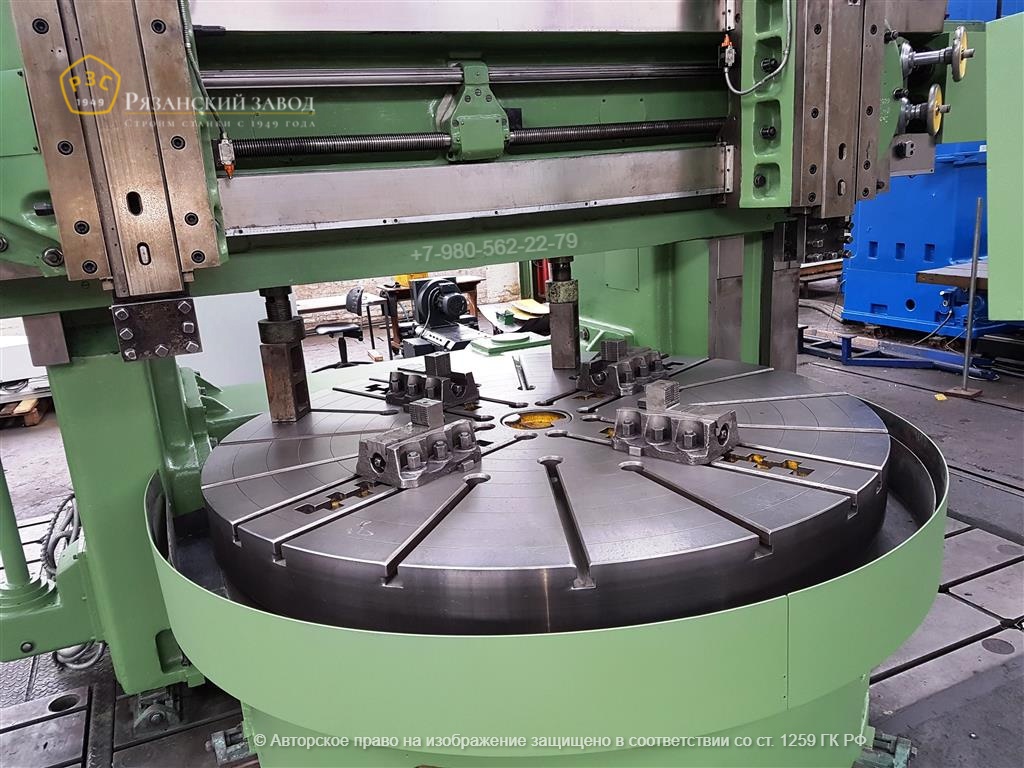

Токарно-карусельная обработка фланцев, колец и дисков

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

Токарно-карусельная категория и модель 1512 имеют самостоятельный спрос. Практический сценарий связан с дисками, кольцами, фланцами и корпусными деталями большого диаметра, где вертикальная ось вращения упрощает установку тяжёлой заготовки.

Производственная задача

Задача — проверить максимальный диаметр и высоту детали, массу установки и требуемые токарные операции, после чего выбрать размер планшайбы и класс станка.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• максимальный наружный диаметр;
• высота детали;
• масса заготовки;
• диаметры внутренних и наружных обрабатываемых поверхностей;
• торцевые поверхности и уступы;
• схема крепления на планшайбе.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

Карусельная схема выбирается из геометрии и массы детали, а не как универсальная замена обычному токарному станку.

• точение наружных цилиндрических поверхностей;
• растачивание внутренних диаметров;
• торцевание;
• обработка уступов, канавок и фасок;
• обработка фланцев, колец и дисков.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Основные модели для сравнения в текущем ассортименте — 1512 и 1516.

Как сравнивать подходящие модели

Нужно проверить диаметр и высоту детали вместе, затем оценить планшайбу, способ закрепления и доступ инструмента. Для тяжёлых деталей отдельно согласуются загрузка и разгрузка.

• Токарно-карусельный станок 1512 — Токарно-карусельный станок 1512: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 89.0, поддерживающий точный спрос !WS 6356.
• Токарно-карусельный станок 1516 — Токарно-карусельный станок 1516: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 40.0, поддерживающий точный спрос !WS 0.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• станок выбранного типоразмера;
• планшайба и комплект крепления;
• резцедержатели и инструмент;
• средства базирования и контроля;
• требования к грузоподъёмным операциям;
• документация по установке.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не выбирать по одному максимальному диаметру;
• учесть высоту детали и зоны инструмента;
• проверить массу и центр тяжести;
• согласовать крепление на планшайбе;
• не заявлять производительность без технологического расчёта.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

До заказа должна быть подготовлена схема установки самой крупной типовой детали на планшайбе и подтверждена рабочая зона по диаметру, высоте и инструменту.

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.
