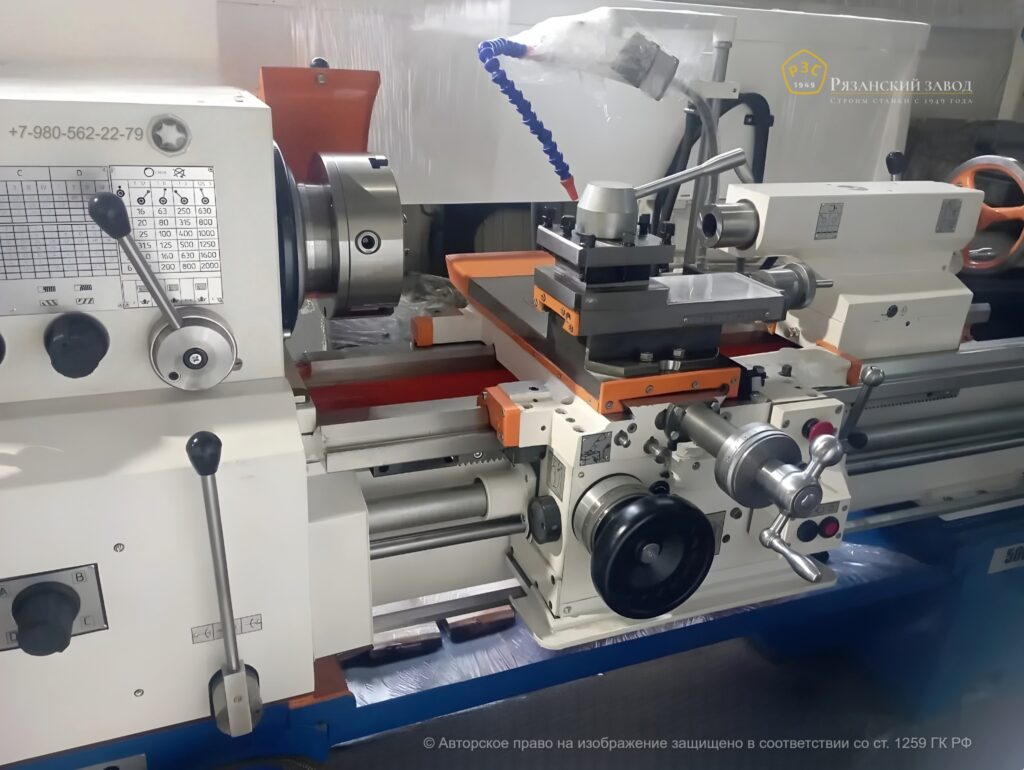

Токарная обработка длинных валов

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

Запросы по крупным токарным моделям и данные карточек показывают отдельную практическую задачу — обработку длинных валов в центрах и с применением люнетов. Для неё одного диаметра над станиной недостаточно: критичны РМЦ, прогиб детали, способ поддержания и доступ к зоне резания.

Производственная задача

Задача — обеспечить устойчивую установку длинной детали и возможность выполнить точение, растачивание торцевых зон, канавки и резьбовые операции без выбора станка только по максимальной длине.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• полная длина и диаметр вала;
• участки, которые реально обрабатываются, и припуск;
• масса заготовки;
• требуемая РМЦ с учётом центров и технологических выходов;
• места установки неподвижного или подвижного люнета;
• точность, биение и требования к поверхности.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

При длинномерной обработке технология установки становится не менее важной, чем паспортная длина станка.

• наружное точение длинных цилиндрических участков;
• обработка ступеней и посадочных шеек;
• подрезка торцов и канавок;
• резьбовые участки;
• работа в центрах и с дополнительной поддержкой люнетами.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Для сравнения используются модели с различной РМЦ и размерным классом; карточки 1М63/ДИП-300 и ДИП-400 прямо предусматривают обработку длинных валов.

Как сравнивать подходящие модели

Нужно сравнивать не только максимальную РМЦ, но и диаметр детали, высоту центров, отверстие шпинделя, возможность установки люнетов и реальную длину обработки. Избыточно длинное исполнение увеличивает занимаемую площадь и требования к логистике, поэтому РМЦ выбирают по номенклатуре.

• Токарно-винторезный станок 1М63 / ДИП-300 — Токарно-винторезный станок 1М63 / ДИП-300: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 100.0, поддерживающий точный спрос !WS 52850.
• Токарно-винторезный станок ДИП-400 — Токарно-винторезный станок ДИП-400: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P1, score 78.8, поддерживающий точный спрос !WS 1310.
• Токарно-винторезный станок 1М65 / 1Н65 / ДИП-500 — Токарно-винторезный станок 1М65 / 1Н65 / ДИП-500: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 88.9, поддерживающий точный спрос !WS 6224.
• Токарно-винторезный станок 16К40 — Токарно-винторезный станок 16К40: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 86.2, поддерживающий точный спрос !WS 4079.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• станок с выбранной РМЦ;
• центры и патрон для типовых установок;
• неподвижный и/или подвижный люнет по задаче;
• оснастка для контроля биения и базирования;
• согласованный комплект режущего инструмента;
• документация по монтажу и эксплуатации.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не брать РМЦ без запаса на центры и закрепление;
• не считать длинный вал абсолютно жёсткой деталью;
• не оставлять выбор люнета «на потом»;
• проверить массу заготовки и условия загрузки;
• согласовать точность и контроль для наиболее ответственных шеек.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

Проект считается подготовленным, когда для самой длинной и самой тяжёлой типовой детали определены установка, поддержка, рабочая зона, РМЦ и оснастка.

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.
