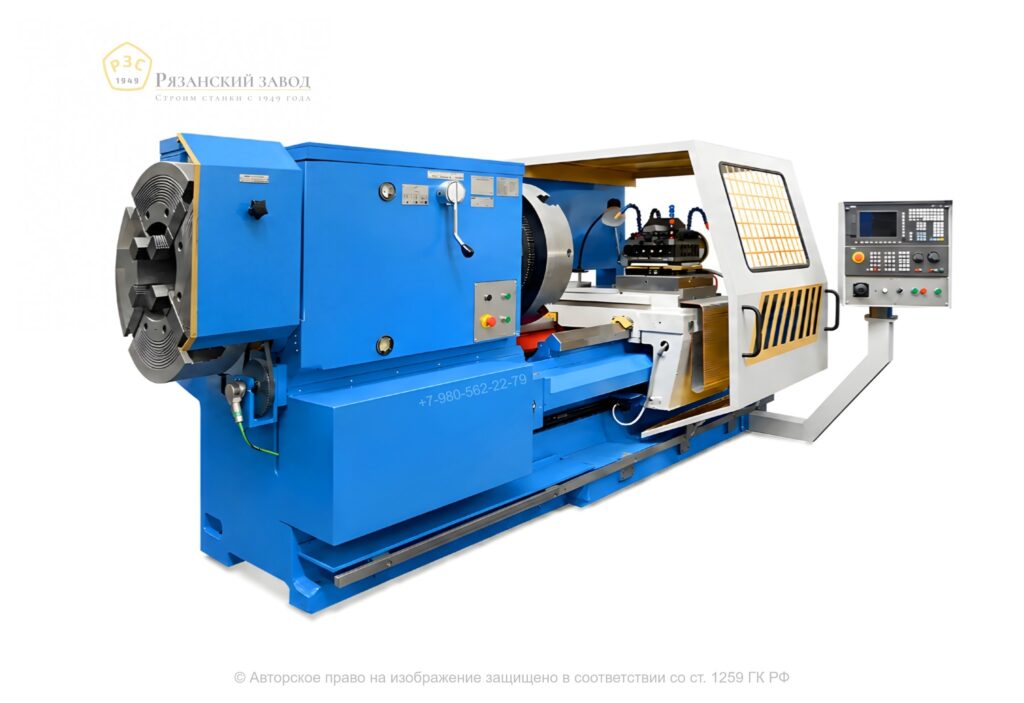

Серийная обработка концов труб на станках с ЧПУ

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

В ассортименте присутствуют СА983НФ3, СА983НСФ3, СА983НС10Ф3/20Ф3/30Ф3 и РТ772Ф3. Практический интент здесь — не «что такое ЧПУ», а как перейти от ручной или частично автоматизированной обработки к повторяемому циклу на стабильном сортаменте труб.

Производственная задача

Задача — сопоставить диапазон труб, требуемый цикл, систему управления, способ зажима и номенклатуру инструмента, чтобы автоматизация соответствовала реальному производству.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• сортамент труб и доля повторяемых типоразмеров;
• профили резьб;
• длина обработки концов;
• число операций в цикле;
• требования к повторяемости;
• способ зажима и подачи заготовки.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

Сценарий ориентирован на повторяемую технологию, где имеет смысл заранее формализовать маршрут обработки.

• программируемое точение концов труб;
• резьбовые циклы;
• торцевание и фаска;
• растачивание;
• повторяемая обработка муфт и соединительных деталей.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Сравниваются ЧПУ-исполнения трубонарезной группы с учётом их рабочего диапазона.

Как сравнивать подходящие модели

Выбирать нужно по сочетанию прохода шпинделя, диапазона трубы, системы управления, привода и требуемых циклов. Более сложная версия ЧПУ оправдана только тогда, когда её функции используются в технологии конкретной номенклатуры.

• Трубонарезной станок СА983НФ3 — Трубонарезной станок СА983НФ3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 40.0, поддерживающий точный спрос !WS 0.
• Трубонарезной станок СА983НСФ3 — Трубонарезной станок СА983НСФ3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 40.0, поддерживающий точный спрос !WS 0.
• Трубонарезной станок СА983НС10Ф3 — Трубонарезной станок СА983НС10Ф3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 32.0, поддерживающий точный спрос !WS 0.
• Трубонарезной станок СА983НС20Ф3 — Трубонарезной станок СА983НС20Ф3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 40.0, поддерживающий точный спрос !WS 0.
• Трубонарезной станок СА983НС30Ф3 — Трубонарезной станок СА983НС30Ф3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 40.0, поддерживающий точный спрос !WS 0.
• Трубонарезной станок РТ772Ф3 — Трубонарезной станок РТ772Ф3: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 32.0, поддерживающий точный спрос !WS 0.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• станок с ЧПУ в выбранной конфигурации;
• трубные зажимные устройства;
• инструмент и держатели;
• перечень требуемых программируемых циклов;
• требования к наладке и обучению;
• документация на конкретное исполнение.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не подменять технологический расчёт словом «автоматизация»;
• не переносить время цикла с другой детали;
• проверить рабочий диапазон каждой модификации;
• согласовать интерфейсы и систему управления;
• не забывать о смене инструмента и переналадке.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

В проекте должен быть зафиксирован повторяемый маршрут, список типоразмеров, рабочая зона, система управления и оснащение, а не абстрактная цель «поставить ЧПУ».

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.
