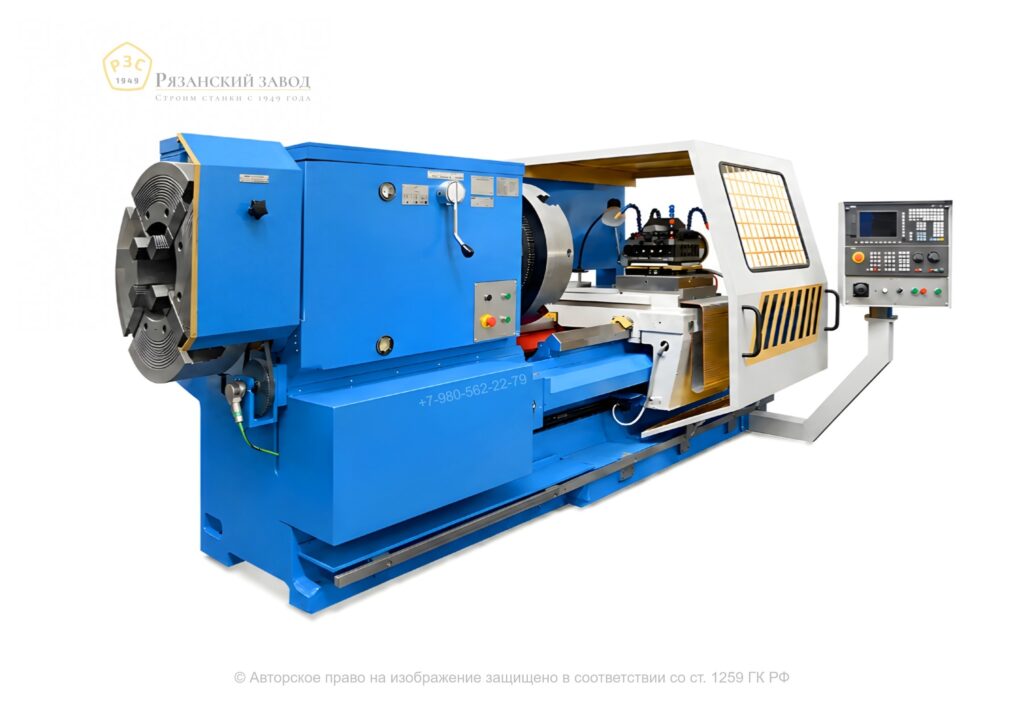

Оснащение трубонарезного участка

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

В семантической архитектуре отдельная коммерческая группа трубонарезных станков поддерживается спросом на модели 1Н983 / 1А983, 9М14 / 9Н14, 1М983 и другие исполнения. Практический сценарий нужен для тех, кто выбирает не название станка, а конфигурацию участка под трубы и муфты.

Производственная задача

Задача — сопоставить диапазон диаметров труб, проход шпинделя, длину обработки конца, профиль резьбы и способ закрепления, затем выбрать семейство оборудования.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• наружный диаметр и материал труб;
• диаметр и длина обрабатываемого конца;
• тип, профиль и шаг резьбы;
• операции до и после резьбы: торцевание, фаска, растачивание;
• тип муфт и соединительных деталей;
• серийность и требования к повторяемости.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

Трубонарезной участок нужно проектировать от реального сортамента труб и соединений.

• нарезание трубной резьбы;
• наружное и внутреннее точение концов труб;
• подрезка торцов;
• снятие фасок;
• обработка муфт и трубных соединений.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Для предварительного выбора сравниваются универсальные трубонарезные модели и исполнения разных размерных диапазонов.

Как сравнивать подходящие модели

Сначала проверяется проход шпинделя и диапазон трубы, затем длина обработки, зажим, РМЦ и доступные резьбовые операции. Универсальный токарный станок может закрывать часть задач, но при устойчивой трубной номенклатуре специализированная компоновка оценивается отдельно.

• Трубонарезной станок 1Н983 / 1А983 — Трубонарезной станок 1Н983 / 1А983: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 86.0, поддерживающий точный спрос !WS 3951.
• Трубонарезной станок 9М14 / 9Н14 — Трубонарезной станок 9М14 / 9Н14: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P1, score 75.4, поддерживающий точный спрос !WS 779.
• Трубонарезной станок 1М983 — Трубонарезной станок 1М983: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 68.7, поддерживающий точный спрос !WS 277.
• Трубонарезной станок СА983Н — Трубонарезной станок СА983Н: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P2, score 57.4, поддерживающий точный спрос !WS 48.
• Трубонарезной станок РТ783 — Трубонарезной станок РТ783: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P3, score 39.2, поддерживающий точный спрос !WS 2.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• трубонарезной станок в выбранном исполнении;
• патроны/зажимные устройства;
• резьбонарезной инструмент;
• держатели и резцы для торцевания и фасок;
• средства поддержки длинной трубы при необходимости;
• проектная и эксплуатационная документация.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не выбирать только по названию модели семейства 983;
• проверить минимальный и максимальный фактический диаметр трубы;
• не смешивать проход шпинделя и диаметр над станиной;
• заранее определить систему резьбы;
• учесть длиномерность трубы и организацию подачи заготовки.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

Результатом подготовки должна быть таблица «сортамент трубы → операции → требуемая рабочая зона → модель/исполнение → оснастка».

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.

Запросить подбор оборудования

Для расчёта сценария направьте номенклатуру деталей, чертёж или краткое описание операций. STANKI62: телефон 8 (961) 130-48-36, e-mail zavod@stanki62.ru. Адрес: Рязанская область, город Сасово, ул. Ново-Елатомская, дом 47, Здание 1.
