Оснащение ремонтно-механического участка

Типовой практический сценарий. Страница описывает типовой практический сценарий и не является кейсом конкретного заказчика. Здесь не заявляются вымышленные сроки, объёмы выпуска, экономический эффект или факт поставки.

Ремонтные предприятия регулярно упоминаются в областях применения токарных, фрезерных и сверлильных станков. В отличие от серийного производства, здесь заранее неизвестна вся будущая номенклатура, поэтому приоритет смещается к универсальности, рабочему диапазону и оснастке.

Производственная задача

Задача — подобрать базовый набор оборудования, который перекрывает типичные ремонтные операции: восстановление валов, втулок, посадочных поверхностей, фрезерование плоскостей и сверление отверстий.

Какие исходные данные нужны для подбора

Подбор оборудования в таком проекте начинается не с названия модели, а с параметров детали и технологии. Для предварительного сравнения достаточно собрать следующие данные:

• наиболее крупные детали, которые реально поступают в ремонт;
• типовые операции по восстановлению;
• доля токарных, фрезерных и сверлильных работ;
• требования к единичным нестандартным деталям;
• наличие грузоподъёмных средств;
• площадь и инженерные коммуникации участка.

Если есть чертёж, эскиз, технологическая карта или перечень типовых деталей, их полезно приложить к запросу. Это снижает риск выбора станка с недостаточной рабочей зоной или, наоборот, с неоправданным запасом характеристик.

Какие операции должен закрывать участок

Ремонтный участок должен быть универсальным, но универсальность всё равно ограничивается максимальными реальными деталями предприятия.

• точение и растачивание ремонтных деталей;
• обработка валов и втулок;
• фрезерование плоскостей и пазов;
• сверление и восстановление отверстий;
• резьбовые операции.

Точный набор операций определяется оснасткой, инструментом и выбранным исполнением. Поэтому проектная страница не подменяет паспорт конкретной модели: числовые характеристики нужно сверять в карточке станка и фиксировать в спецификации.

Какие группы станков рассматриваются

Базовая конфигурация строится вокруг наиболее сильных универсальных моделей токарной, фрезерной и сверлильной групп.

Как сравнивать подходящие модели

Сначала формируется статистика ремонтных деталей хотя бы за несколько типовых классов, затем выбирается рабочая зона. Если крупные тяжёлые корпуса встречаются редко, радиально-сверлильное оборудование можно оценивать отдельно от базовой конфигурации.

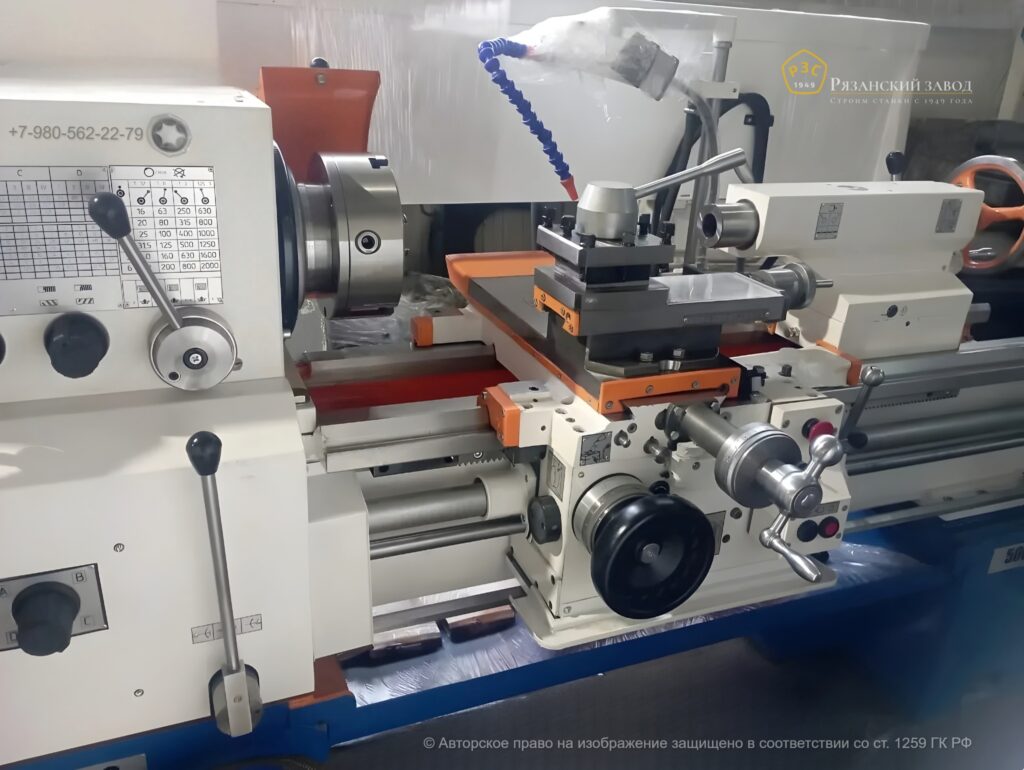

• Токарно-винторезный станок 1М63 / ДИП-300 — Токарно-винторезный станок 1М63 / ДИП-300: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 100.0, поддерживающий точный спрос !WS 52850.
• Вертикально-фрезерный станок 6Р12 / 6Т12 — Вертикально-фрезерный станок 6Р12 / 6Т12: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 97.8, поддерживающий точный спрос !WS 24430.
• Вертикально-сверлильный станок 2Н135 — Вертикально-сверлильный станок 2Н135: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P0, score 96.3, поддерживающий точный спрос !WS 19297.
• Радиально-сверлильный станок 2А55 — Радиально-сверлильный станок 2А55: подбор исполнения под деталь и операции, характеристики по паспорту, комплектация, коммерческое предложение и поставка. Семантический приоритет исходной карточки: P1, score 78.2, поддерживающий точный спрос !WS 1209.

Типовая конфигурация проекта

Состав поставки нужно формировать как единую спецификацию, а не как отдельную покупку «голого» станка. Для данного сценария обычно проверяются следующие позиции:

• универсальный токарный станок;
• вертикально-фрезерный станок;
• вертикально- или радиально-сверлильный станок по номенклатуре;
• комплект тисков, патронов, центров, люнетов и оправок;
• базовый измерительный инструмент;
• условия размещения и подключения.

Последовательность проработки проекта

1. 1. Зафиксировать номенклатуру. Разделить детали на типовые группы, определить предельные размеры и повторяющиеся операции.
2. 2. Сформировать ограничения. Указать точность, материал, массу и габариты заготовок, доступную площадь, электроснабжение и требования к загрузке.
3. 3. Сравнить модели. Отсеять варианты, которые не закрывают рабочую зону или технологию, а затем сопоставить подходящие исполнения по комплектации.
4. 4. Согласовать оснастку. Увязать патроны, центры, люнеты, тиски, оправки, инструмент, приспособления и дополнительные опции с реальными деталями.
5. 5. Зафиксировать предложение. В коммерческом предложении и спецификации должны быть однозначно указаны модель, исполнение, комплектность, документация и условия поставки.
6. 6. Подготовить площадку. До отгрузки согласовать требования к месту установки, разгрузке, подключению и организации ввода оборудования в работу.

Что проверить, чтобы не получить неправильную конфигурацию

• не пытаться покрыть абсолютно любую возможную аварийную деталь;
• не экономить на универсальной оснастке;
• проверить максимальные ремонтные валы и корпуса;
• разделить базовое оборудование и редкие специальные задачи;
• учесть возможность безопасной загрузки тяжёлых деталей.

Ключевой принцип — сравнивать не названия и рекламные обещания, а соответствие станка конкретной детали, операции и производственной программе. Если два исполнения закрывают задачу, имеет смысл отдельно проверить, за что именно возникает разница по рабочей зоне, системе управления и оснащению.

Что включить в техническое задание

• наименование или эскиз типовых деталей и материал заготовки;
• минимальные и максимальные размеры, масса и способ базирования;
• перечень операций и последовательность обработки;
• требования к точности, шероховатости и контролю, если они заданы конструкторской документацией;
• производственная программа: единичная, мелкосерийная или повторяемая обработка;
• необходимая оснастка и инструмент, если они уже определены;
• ограничения площадки, условия разгрузки и подключения;
• город поставки и требования к комплекту документации.

Какой результат должен быть зафиксирован до заказа

До закупки формируется матрица типовых ремонтных деталей и операций, по которой обосновывается каждая группа оборудования и её рабочий диапазон.

Для типового сценария результатом является не обещание производительности «по шаблону», а согласованная конфигурация оборудования, которую можно проверить по техническому заданию и спецификации до заключения договора.
